  1. El Protocolo de Construcción
  2. Moverse por el Protocolo
  3. Exportar el Protocolo
  4. Imprimir el Protocolo
El Protocolo de Construcción

Esta vista es una tabla que muestra todas las etapas de construcción. Aquí puede rehacerse una construcción paso a paso usando la Barra de Navegación que aparece al pie de la pantalla. Incluso es posible intercalar pasos de construcción y modificar su secuencia. Como todas las vistas, cuenta con su propia Barra de Estilo.

Podemos elegir las columnas que se muestran en el Protocolo usando la lista desplegable Columnas, en la Barra de Estilo.

 Incluye una columna con los iconos las herramientas correspondientes.

En la columna Punto de Interrupción pueden definirse los pasos de construcción que se mostrarán en cada avance, permitiendo agrupar objetos. Cuando se recorre tal construcción con la Barra de Navegación, se exhiben simultáneamente los grupos de objetos.

Gracias al comando PasoDeConstrucción podemos mostrar temporalmente pasos de la construcción. Con su ayuda, al usar la Barra de Navegación podemos ir mostrando algunos procedimientos particulares de la construcción, hasta determinado paso, y a partir de él ocultarlos.

Por ejemplo, si en como propiedad avanzada del punto A establecemos su condición de visibilidad en:

 PasoDeConstrucción[] < 15

a partir del paso 15 el punto A permanecerá invisible. O bien, si la establecemos como:

PasoDeConstrucción[] > PasoDeConstrucción[B]

el punto A no se mostrará hasta que no se haya construido el punto B.

En Módulo 4 Apartado 3 -El tesoro- se muestra un ejemplo de uso y se detalla el proceso para asignar puntos de interrupción.

Mediante la lista desplegable Opciones, en la Barra de Estilo, podemos elegir que solo se muestren los Puntos de Interrupción. En este botón también podemos elegir si se muestra el Protocolo a color o no.

También podemos hacer clic derecho sobre una fila para mostrar el Menú contextual de Objeto.

Exportar.

Los otros botones de la Barra de Estilo son Imprime y Ayuda Rápida (en línea).

Moverse por el Protocolo

Para navegar por el Protocolo de Construcción con el teclado:

Paso previo de la construcción.

Paso siguiente de la construcción.

Inicio Inicio de la construcción.

Fin Fin de la construcción.

Supr Elimina el paso de la construcción.

Los cambios pueden también afectar a otros objetos dependientes.

Para navegar por el Protocolo de Construcción con el ratón:

Doble clic sobre una fila:  Elige paso de la construcción.

Doble clic sobre el encabezado: Inicio de la construcción.

Arrastrar y soltar una fila: Desplaza el paso a otra posición del Protocolo.

Puede que algunos cambios no se puedan realizar debido a que los objetos descendientes no pueden situarse en una posición anterior a sus ascendientes.

Podemos insertar directamente pasos de la construcción en cualquier posición. Para ello, seleccionamos el paso bajo el que queremos insertar nuevos pasos y dejamos la vista del Protocolo abierta mientras creamos nuevos objetos. Los nuevos pasos de construcción serán insertados en la posición elegida.

Exportar el Protocolo

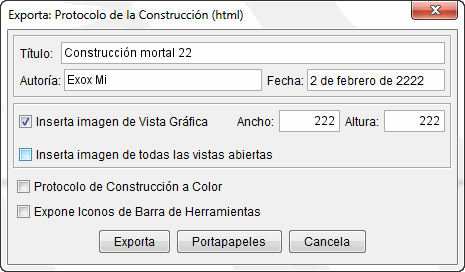

Mediante el botón Exporta como Página web, en la Barra de Estilo, podemos exportar el Protocolo de Construcción como página web. En el cuadro de diálogo que se abre podemos elegir el título, autor, fecha, etc.

El archivo HTML exportado (por ejemplo, miprotocolo.html) puede abrirse con cualquier navegador de Internet (Mozilla Firefox, Chrome, Internet Explorer, Safari...). Por supuesto, se puede editar con cualquier procesador de texto (Bloc de Notas, Word, OpenOffice Writer) o con un editor de páginas web (NVU, DreamWeaver, FrontPage...).

El archivo HTML exportado puede abrirse también desde el propio GeoGebra, como archivo nuevo (menú Archivo Abre).
Imprimir el Protocolo

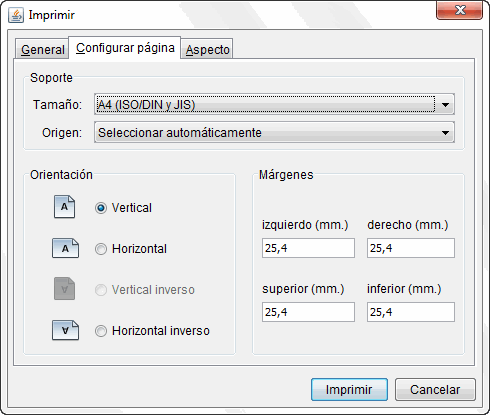

Mediante el botón Imprime, en la Barra de Estilo, podemos imprimir el Protocolo eligiendo entre varias opciones distribuidas en tres pestañas:  General,  Configurar página y  Aspecto.
